三、 自動滅火系統的工作原理

自動滅火系統在整個建筑固定消防設施中起著直接撲滅火災的作用，是保護建筑本身和其內部和各類財產安全的最有效手段，是評價建筑固定消防設施是否準確可靠的最終依據之一。因此，自動滅火系統的作用是給人們最直觀的滅火作用。

（一） 自動噴水滅火系統

自動噴水滅火系統是目前國內最廣泛的滅火系統。該系統具有滅火效率高，不污染環境，使用壽命長，經濟適用、維護方便等優點。

1自動噴水滅火的基本結構和工作原理

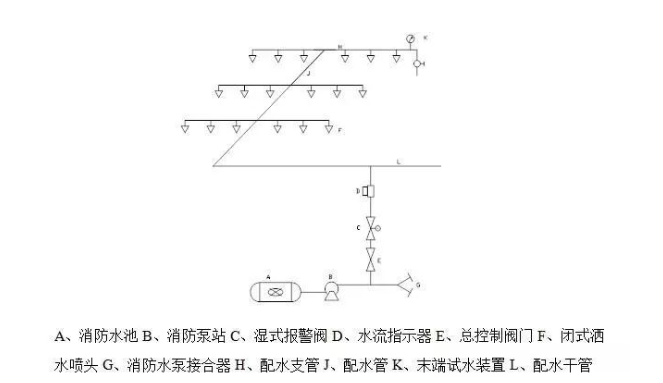

自動噴水滅火系統由水源、加壓送水、報警閥、管網噴頭以及火災探測系統等組成。本自動噴水滅火系統屬于濕式自動噴水滅火系統。其結構如下圖：

2系統的工作原理

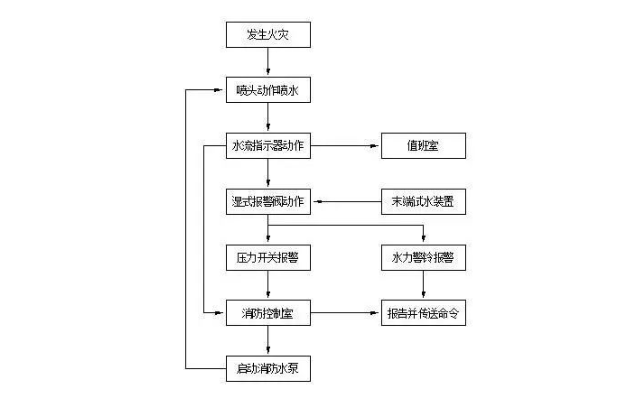

當發生火災時，灑水噴頭的感溫元件自動脫落，并開始向保護區灑水，由于系統內的水由原來的相對靜止?fàn)顟B(tài)，變?yōu)榱鲃?dòng)狀態，水流指示器感應并送出信號，造成濕式報警閥的上下部的水壓差，從而開啟閥片，使供水管路暢通。根據水流指示器和壓力開關的信號，控制器啟動消防水泵向管網加壓供水，達到持續自動噴水滅火的作用。其工作原理如下圖：

（二） 二氧化碳滅火系統

二氧化碳滅火系統是目前使用較多的一種氣體滅火系統，它在氣體滅火系統中滅火最迅速，一般都只有短短幾秒鐘的時間，而且滅火后不留任何痕跡，不會造成其它損失。目前使用氣體滅火系統的場所一般都是貴重物資，重要文獻資料庫（室）變配電房等。這些場所一旦發生火災，容易造成重大損失。因此它擔負著極其重大的責任。必須保持該系統良好運行，確?；馂?zāi)時能迅速有效撲救。

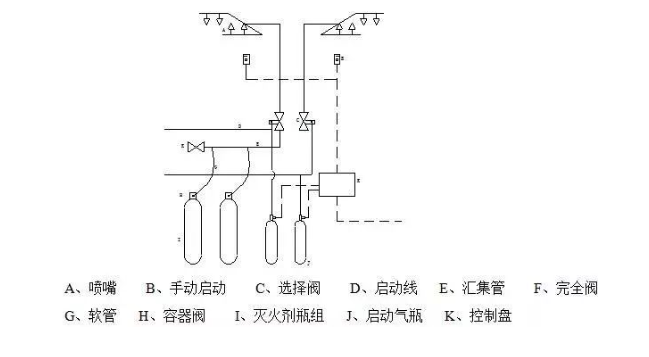

二氧化碳滅火系統的基本結構和工作原理如下：

1系統的工作原理

當發生火災時，由控制中心啟動系統或手動啟動系統，打開啟動氣瓶，打開滅火劑量?jī)?chǔ)存鋼瓶的宣傳品閥（或稱瓶頭閥），滅火器劑氣體通過匯集分配給管網，由管網輸送至噴嘴實施滅火。全淹沒式滅火是將滅火劑氣體充滿整個被保護的封閉空間實施滅火。

2系統的主要設備和器材簡介

本系統的主要設備和器材包括：?jiǎn)?dòng)氣瓶、啟動氣瓶、滅火劑瓶組、控制器、選擇閥、安全閥、容器閥、噴嘴等。

（1） 啟動氣瓶是用來貯存啟動氣體的容器，一般氣體滅火系統的啟動為氮?dú)猓瑔?dòng)氣瓶使用氮?dú)怃撈俊?/p>

（2） 滅火劑瓶組是用來貯存滅火氣體的一組鋼瓶，由于目前無消防專用滅火劑鋼瓶，因而本系統使用的是二氧化碳鋼瓶。

（3） 控制器是控制滅火系統動作和與消防控制中心聯絡的設備，氣體滅火系統的控制設備一般雙效簡單。除按消防控制中心的指令動作外，還應有獨立的控制功能，如：控制啟動開關，選擇閥、容器閥等。

（4） 選擇閥是將滅火劑有選擇地輸送到指定區域的閥門。選擇閥分別與所控制區域的滅火劑輸送管道相連，但不能同時全部聯通，可以單獨逐一連通，這樣可以把有限的滅火劑全部輸送至火災區域，撲滅火災。另外系統還設有防止滅火劑產生倒流的單向閥，以保證滅火啟壓力以下時，能自動關閉。

（5） 安全閥是安裝在匯集管端的泄壓安全保護裝置（即超壓安全保護），由于在滅火劑瞬間噴出時具有較大的沖擊力，為保障系統的安全，防止匯集管破壞，設置安全閥泄壓，使匯集管內的壓力保持在安全范圍內，安全閥通過系統壓力開啟。

（6） 容器閥是設置在滅火劑貯存鋼瓶上的開啟閥門。容器閥一般包括：電磁操縱型、氣動型、機械重力型、引爆型和手動型。這幾種容器閥目前在我國生產的滅火系統中均有使用，為了保證本系統的可靠性，我們采用其中幾種容器閥。

（7） 噴頭是用來噴灑滅火劑的發射裝置，一般包括管嘴型、霧化型和復合型。管嘴型使用一個噴口直接噴射；霧化型是將滅火劑霧化后噴射；復合型分噴嘴部分和霧化部分噴射。
